Description
Description du produit

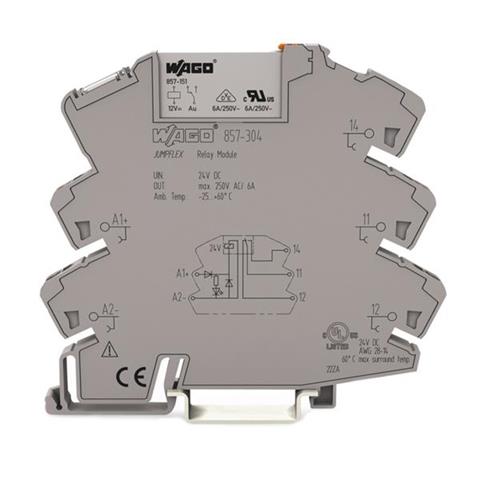

Nom : JUMPFLEX, socle avec relais 24 V CC 1 p WAGO (857-304)
Référence : POD-WAG-857-304
Module relais avec relais miniature interchangeable pour la séparation galvanique des capteurs/actionneurs et du contrôleur/PLC.
L'état de commutation est signalé par une LED jaune intégrée.
Caractéristiques techniques
nombre total de bornes : 5
nombre total de potentiels : 5
Couleur : gris
marque de conformité : CE
Indice de pollution (1) : 2
tension nominale EN (1) [V] : 250 V
tension nominale de choc (1) [kV] : 4 kV
temps de commutation typique [ms] : 8 ms
durée de vie mécanique : 5 × 10⁶ cycles de commutation
temps de coupure typique [ms] : 4 ms
courant d'entrée nominal (In) (bobine à 20 °C) : 10 mA
puissance de fonctionnement < 300 mW
plage de tension d'entrée : UN -25 % ... +30 %
Tension de commutation maximale : 250 V CA
puissance de commutation maximale (avec charge résistive) : 1 500 VA CA ; CC
puissance de commutation minimale recommandée : 10 V CC / 10 mA, 24 V CC / 1 mA
fréquence maximale de commutation avec charge / sans charge : 6 min⁻¹ / 180 min⁻¹
Mode de fonctionnement nominal : cycle de 100 %
Résistance diélectrique contact-bobine (CA, 1 min) [kV cr. 4 kV cr.
tenue en tension – contact ouvert (CA, 1 min) [kV 1 kV eff.
Durée de vie mécanique à la résistance de charge maximale : 5 × 10⁴ cycles de commutation
tension d'entrée nominale (UN) : 24 V CC
Courant continu maximal : 6 A (< 60 °C), 4 A (60 °C < Tamb < 70 °C) *
Technique de raccordement des câbles (1) Push-in CAGE CLAMP®
monofilaire, montage à l'aide d'outils : 0,34 … 2,5 mm² / 22 … 14 AWG
Longueur de dénudage du conducteur : 9 … 10 mm / 0,35 … 0,39 pouce
type de câblage : câblage par l'avant
matériau du contact : AgNi
température de montage : -25 °C … +50 °C
charge calorifique [MJ] : 0,69 MJ
poids [g] : 29,097 g
Hauteur [mm] : 81 mm
Hauteur [pouces] : 3,189
Température de stockage : -40 °C … +70 °C
Normes / exigences : EN 60664-1 ; EN 61810-1 ; EN 61140 ; (857-304 : GL)
Type de montage : rail TS 35
Température ambiante admissible à la pression nominale (UN) : -40 °C … +70 °C
Homologations CE (sur demande : GOST)
